产品名称

Product Name

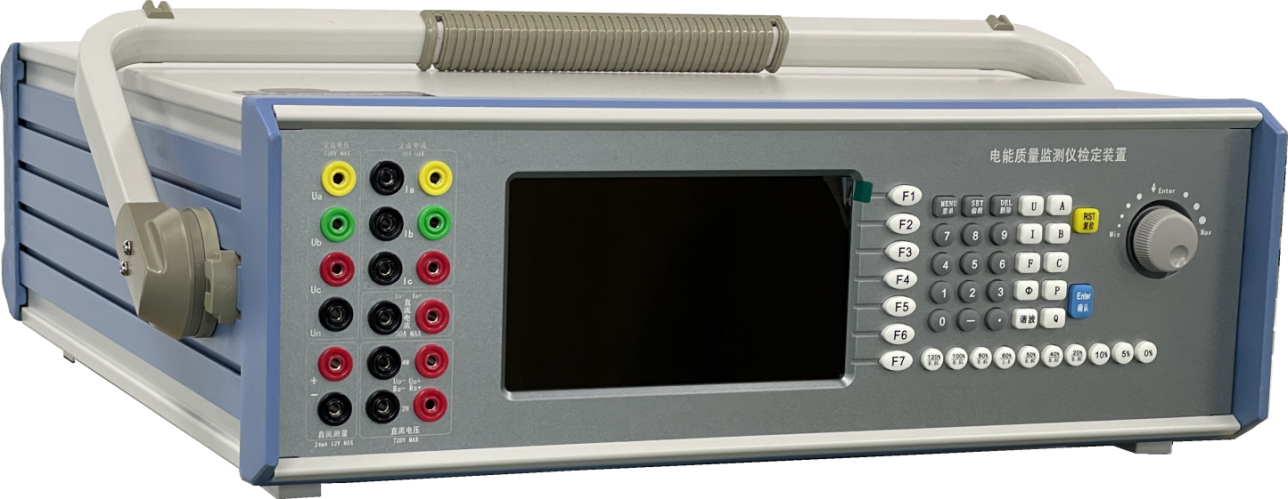

电能质量监测仪检定装置（SF6210）

产品概述

Overview

电能质量监测仪检定装置是针对电能质量分析仪、电能质量终端的全方位检定而推出的一款产品。设备根据QGDW1650.4电能质量监测技术规范中第4部分：电能质量监测终端检验、IEC61000-4-15GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/Tl9862-2005、DL/T1028-2006等规程研发制造。采用最新电子技术，源、表一体结构。测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术，将内部数字合成的正弦信号，放大成为多相独立的电流和电压输出，不受外部供电电源的影响，并具有很高的放大效率和具有优良的输出自动调节、跟踪功能。所受负载影响较小、可根据所接负载自动调节输出、保证输出恒稳；具备在正常输出状态下，电流回路被开路和电压回路被短接时的自动保护功能；外部供电电源意外掉电，不输出尖峰电压等过渡过程。适用于电力、计量、铁路、工矿企业科研院所等单位的质检、计量及仪表维修。

产品特点

• l  标准输出带记忆功能，可还原历史设定值；
• l 2～80次谐波，支持同时叠加多次谐波输出；
• l 0.25～80.75次间谐波，支持同时叠加多次间谐波输出；
• l  实时显示谐波、间谐波、闪变、骤变、基波等波形；
• l  具有谐波、间谐波、闪变、骤升骤降参数记忆功能，断电自动保存；
• l  支持电压、电流、功率因数、三相不平衡度等参数的规程实验点快捷输出。

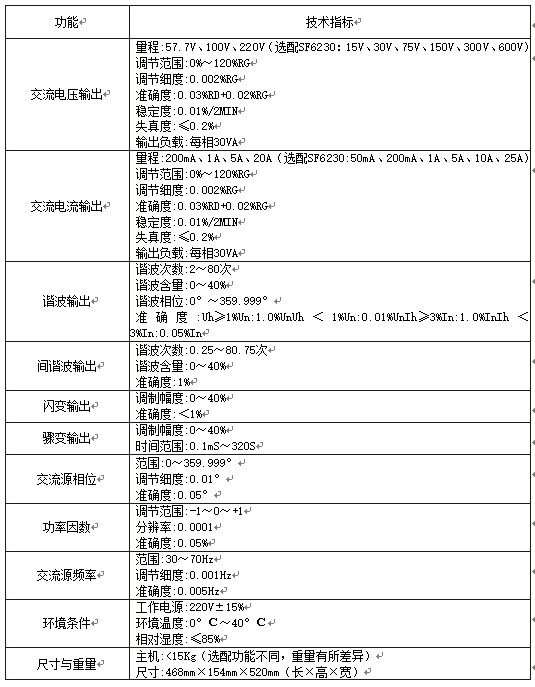

技术指标

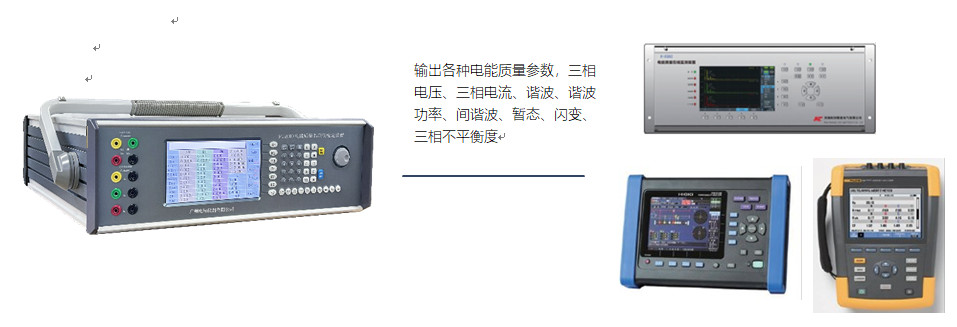

应用图解

各种在线式电能质量测试分析仪、各种手持式电能质量分析仪。
