产品名称

Product Name

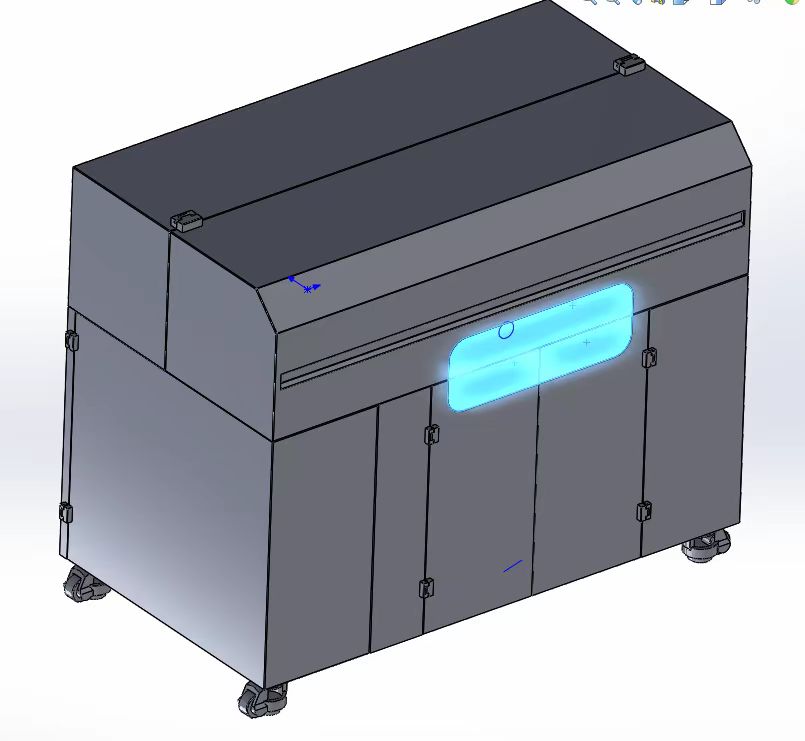

片式元件自动化测试系统 （SF1303）

产品概述

Overview

片式元件自动化测试系统是一款对0402、0603、0805等片式元件的测试与分选、编带的自动测试需求进行识别与分析并输出测试结果的装置，该设备应用自动化装置技术代替片式元件的拆带、测试与分选、老练编排、测试编带的人工作业，大幅提高检测效率达到4~6倍，保证了生产效率以及测量质量。系统功能包括拆带功能、测试功能、分选功能、老化板排版功能、编带功能等。

产品特点

• 产品可用于0402、0603、0805等片式元件(最小尺寸为1mm×0.5mm)的LCR自动测试与记录、自动分拣与自动装排编带并能控制自动走带，并运用直角坐标机器人技术代替人工供料、人工测试、人工分选与人工编带等工序。
• 该设备应用自动化装置技术代替片式元件的拆带、测试与分选、老练编排、测试编带的人工作业，大幅提高检测效率达到4~6倍，保证了生产效率以及测量质量。
• 该设备模块化设计，可通过更换相应作业模块，适用于同类片式芯片。

技术指标

1. 适用产品：0402片式元件、0603片式元件、0805片式元件；
2. 测试通道数(Sockets)；
3. 0402片式元件测试通道：3个；
4. 0603片式元件测试通道：3个；
5. 0805片式元件测试通道：3个；
6. LCR测试基本精度：±0.1%；
7. 测试与分选工站UPH：不小于1400pcs/h；
8. 编带工作UPH：不小于1000pcs/h
9. 供电电压和功耗： AC~220V；
10. 测试分选设备：不大于2kW；
11. 11)   测试编带设备：不大于2kW；
12. 12)   空压机：气压范围0.4MPa~0.6MPa，流量20L/Min。
